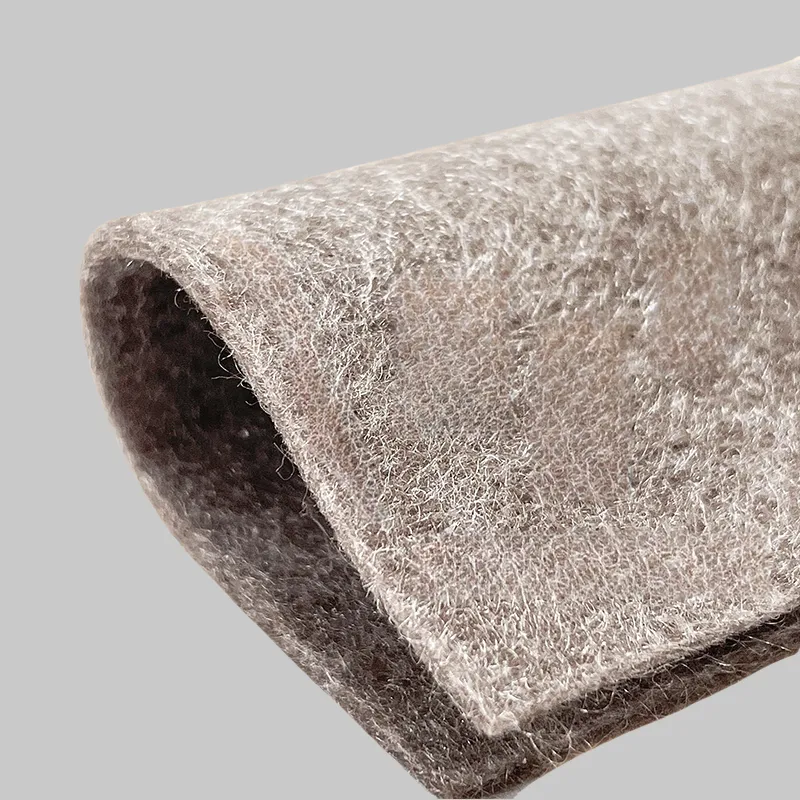

O algodão perfurado com agulha de fibra de alga marinha integra as propriedades excepcionais das fibras de alginato derivadas de algas marinhas com tecnologia não tecida perfurada por agulha. Provenientes de algas marrons (por exemplo, Laminaria japonica), o material de alginato central exibe excelente biocompatibilidade e biodegradabilidade total. Por meio da punção mecânica por agulha, as fibras são interligadas em uma matriz de células abertas que aumenta o gerenciamento de fluidos e a respirabilidade. A consolidação física sem aglutinante elimina irritantes químicos, tornando-o ideal para leitos de feridas sensíveis e pele comprometida.
| Propriedades físicas | |
| Peso da base | 40 ~ 200 g/m² |
| Espessura | 1 ~ 5mm |
| Capacidade de aceitação de fluido | ≥ 10x auto-peso (em solução salina) |
| Permeabilidade do ar | 500 ~ 2000 mL/(cm² · s) |
| Resistência à tração | MD: ≥ 15 N/cm |
| Porosidade | 70% ~ 90% |
| Propriedades biomédicas | |
| Valor PH | 6.5-7.5 (compatível com a pele) |
| Taxa antimicrobiana | ≥ 70% (por exemplo, inibição de S. aureus) |
| Citotoxicidade | ISO 10993-5 compatível (não citotóxico) |
| Tempo de Hemostasia | ≤ 3 min (modelo animal) |
Mantém o microambiente úmido ideal, suprimindo a formação de crosta e reduzindo a cicatriz hipertrófica.
A interface de gel não aderente evita o trauma durante a remoção (redução da escala de dor).
Compatível com intensificadores antimicrobianos/anti-inflamatórios, como prata iônica, quitosana.
Absorção rápida de exsudato com formação de gel in situ via troca iônica, mantendo o ambiente úmido ideal da ferida para acelerar a epitelização.
A liberação de íons de cálcio ativa a agregação plaquetária, enquanto a bacteriostase de alginato inerente reduz o risco de infecção.
A matriz de gel facilita a migração de fibroblastos e a deposição de ECM, acelerando a formação de tecido de granulação.
1. Feridas crônicas: úlceras diabéticas, estágio III-IV lesões de pressão.
2. cuidados pós-operatórios: gestão da incisão cirúrgica.
3. gerenciamento de queimadura: lesões térmicas de espessura parcial.
4. Hemostasia: hemostasia dentária dos alvéolos pós-extração.
